Name: Máquina de moldagem por injeção vertical de deslizamento duplo
Rating: 5 (99 reviews)

Máquina de moldagem por injeção vertical de deslizamento duplo

Introdução:

Uma máquina injetora vertical de duas corrediças é um tipo especial de máquina caracterizada por duas ou mais corrediças que deslizam alternadamente dentro da área do molde. Este projeto melhora a eficiência da produção, permitindo que os trabalhadores realizem simultaneamente as seguintes operações durante o ciclo de moldagem:

Retirar peças ou colocar insertos na corrediça externa;

Injetando moldes na lâmina interna.

Ver mais

Sobre máquinas de moldagem por injeção: como funcionam, tipos e guia de compra 2026-Oct-10
Uma máquina de moldagem por injeção transforma pellets de plástico, silicone ou outro composto processável por fusão em uma peça acabada. Ele derrete o material, injeta-o em um molde fechado sob pressão, segura-o enquanto a peça esfria, depois abre o molde e ejeta a peça. Tonelagem, diâmetro do parafuso, layo...
Expectativa de vida útil da máquina de moldagem por injeção: vida útil típica e fatores-chave 2026-Sep-28
Se você estiver substituindo uma prensa antiga ou fazendo um orçamento para novos equipamentos, a primeira pergunta geralmente é a mesma: quantos anos de produção confiável uma máquina de moldagem por injeção proporcionará? A resposta honesta, baseada na vida útil do projeto OEM e em décadas de experiência em...
Procedimento de inicialização da máquina de moldagem por injeção: guia passo a passo para operação segura 2026-Sep-22
Um procedimento de inicialização de uma máquina de moldagem por injeção é a sequência fixa de verificações de segurança, aquecimento hidráulico, aquecimento do barril, purga e verificação de teste que leva uma máquina do estado frio e ocioso até a produção de sua primeira peça aceitável. Feito corretamente, l...

Alta eficiência	As duas corrediças funcionam alternadamente, uma corrediça carregando e descarregando o molde e o produto no exterior, e a outra corrediça realizando a moldagem por injeção no interior, encurtando assim o tempo de espera não produtivo.
Alta segurança	Os trabalhadores operam em uma área segura fora da máquina, evitando o contato direto com moldes e peças móveis em alta temperatura, reduzindo significativamente o risco de lesões relacionadas ao trabalho.

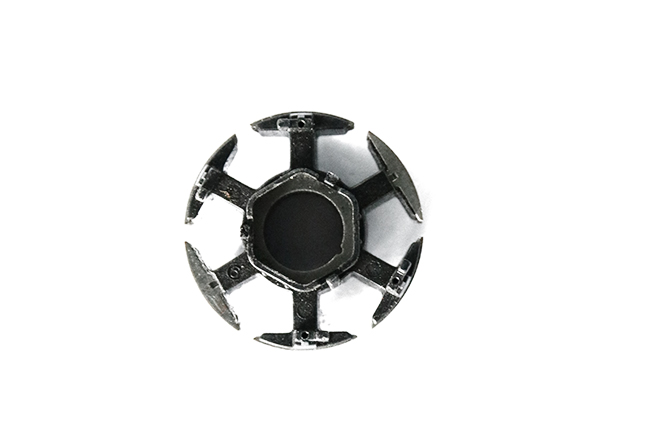

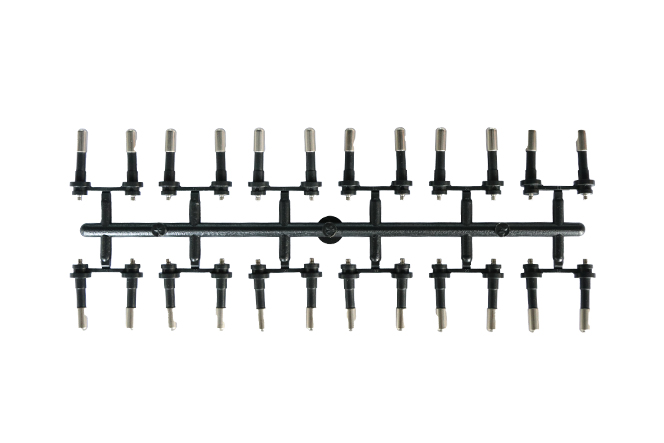

Adequado para moldagem por inserção	Ele permite que insertos (como peças metálicas e componentes eletrônicos) sejam colocados com precisão no molde ao mesmo tempo que o ciclo de moldagem por injeção, aumentando a complexidade e funcionalidade do produto.
Economize espaço	A máquina tem um design vertical com uma área pequena, que pode fazer um uso mais eficaz do espaço da oficina de produção.
Alta precisão	A máquina possui uma estrutura estável e o design de fixação vertical ajuda a garantir a precisão e consistência das dimensões do produto.

Principais áreas de aplicação	Cenários típicos de aplicação

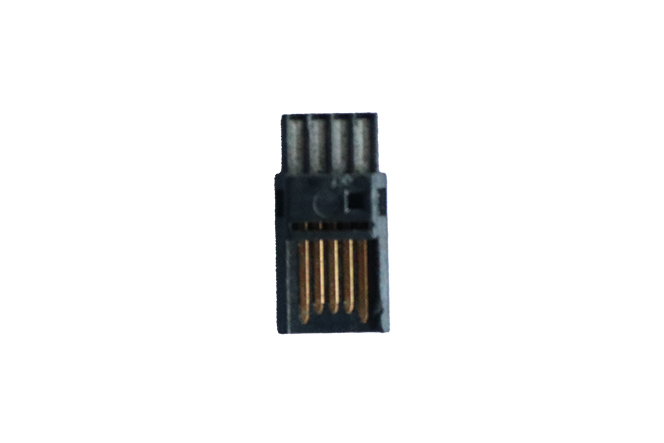

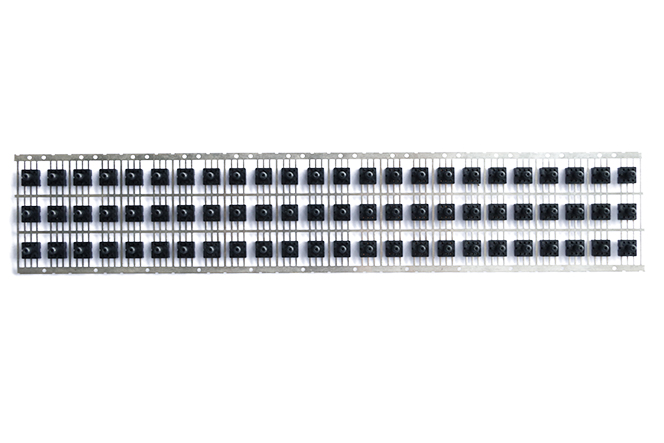

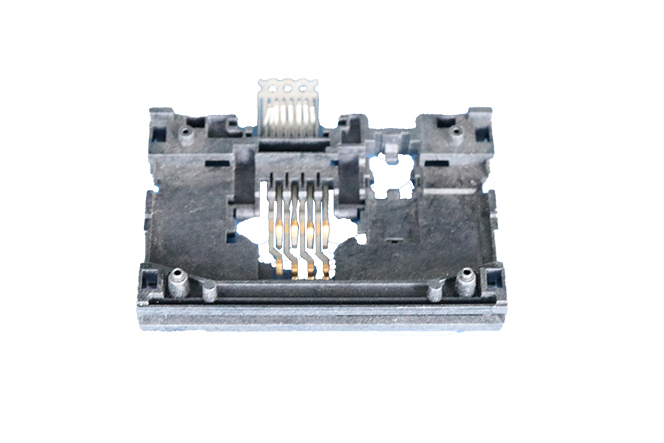

Indústria eletrônica	Conectores, sensores, peças de precisão dentro de telefones celulares ou computadores, esqueletos de bobinas, etc. (combinação de precisão de inserções metálicas e peças plásticas)

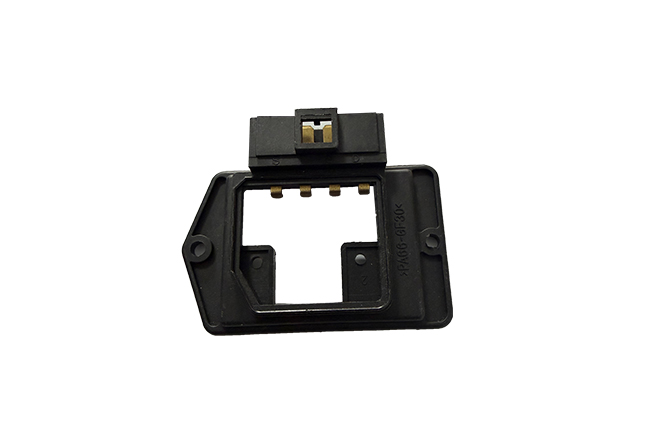

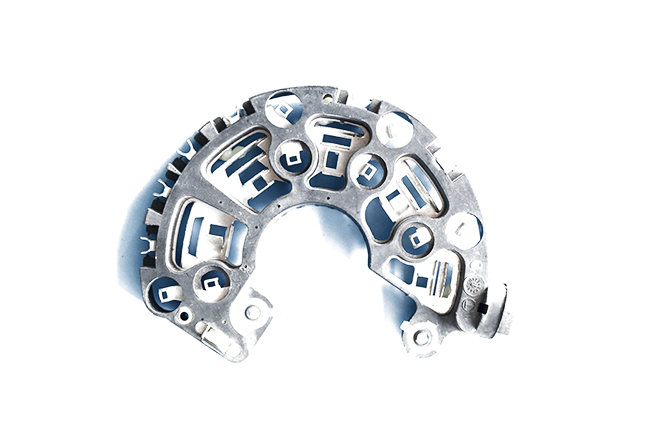

Indústria automotiva	Conectores automotivos, conjuntos de chicotes elétricos, vários invólucros de sensores, botões do painel de controle, peças plásticas funcionais (combinando inserções metálicas com plásticos)
Equipamento médico	Conectores de cateteres médicos, conjuntos de infusão, cabos de facas cirúrgicas, etc. (é necessário incorporar agulhas ou tubos de metal)
Aparelhos elétricos de consumo	Caixas de ferramentas elétricas, interruptores e tomadas e botões de controle de eletrodomésticos
Industrial e automação	Engrenagens, rolamentos, peças de motores e acessórios de precisão para equipamentos de automação (com requisitos rígidos de tamanho e resistência ao desgaste)

Artigo			Unidade	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Unidade de injeção	Diâmetro do parafuso		milímetros	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Pressão de injeção		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Volume de tiro teórico		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Peso do tiro		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			onças	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Taxa de injeção		cm³/s	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Curso de parafuso		milímetros	100				120				140				150					160					180					200				240
	Taxa de parafuso		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Velocidade de injeção		milímetros/s	130				130				130				130					120					120					120				120
	Seção de temperatura (zona)		-	5				5				5				5					5					5					5				5
Fixação unidade	Fixação force		toneladas	35				45				60				80					100					120					160				200
	Força de abertura		toneladas	3.8				4.3				9.2				14					17					20					20				25
	Tabela fixa	Tamanho da mesa	milímetros	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Barra de gravata	milímetros	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Tamanho de mesa deslizante única		milímetros	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Mesa rotativa	Tamanho da mesa	milímetros	700				800				900				1000					1100					1300					1600				1800
		Tamanho máximo do molde	milímetros	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. espessura do molde		milímetros	140				160				200				250					250					300					350				400
	Curso de abertura		milímetros	180				200				200/250				250					250					300					350				400
	Abrindo a luz do dia		milímetros	320				360				400 (fixo)/450 (rotativo)				500					500					600					700				800
Elétrico	Força ejetora		toneladas	1.5				1.5				1.5				3					3					5					6				6
	Curso ejetor		milímetros	37 (Fixo)		100 (deslizante, rotativo)		37 (Fixo)		100 (deslizante, rotativo)		37		100		50			100		50			100		50		100			50		100		100
	Máx. Pressão		kg/cm2	140				140				140				140					140					140					140				170
	Volume do tanque de óleo		litros	100 (mesa fixa)/140 (deslizante)/160 (rotativo)				120(mesa fixa)/160((deslizante, giratório)				165 (mesa fixa)/260 (deslizante)/290 (rotativo)				200 (mesa fixa)/280 (deslizante, giratório)					310 (mesa fixa)/330 (deslizante, rotativo)					350 (mesa fixa)/380 (deslizante, giratório)					480(mesa fixa)/560(deslizante.rotativo)				510(Mesa fixa,deslizante,rotativa)
	Volume de água de resfriamento		litros/hr	50				50				60				80					80					80					80				80
	Motor do sistema		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Aquecedor		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Potência total		kw	10				11.3				14.1				27.3					33					43					53				64
Outro	Peso da máquina		toneladas	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Tamanho da máquina （LWH）		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1W2,0H4,7	3,2W2,2H4,9	433,4
